Speed Crane 3.5 : La première grue de chantier de 3,5 t tractable par un camion V

La Speed Crane 3.5 est une grue à montage rapide. Self erecting crane. Grua Automontable.

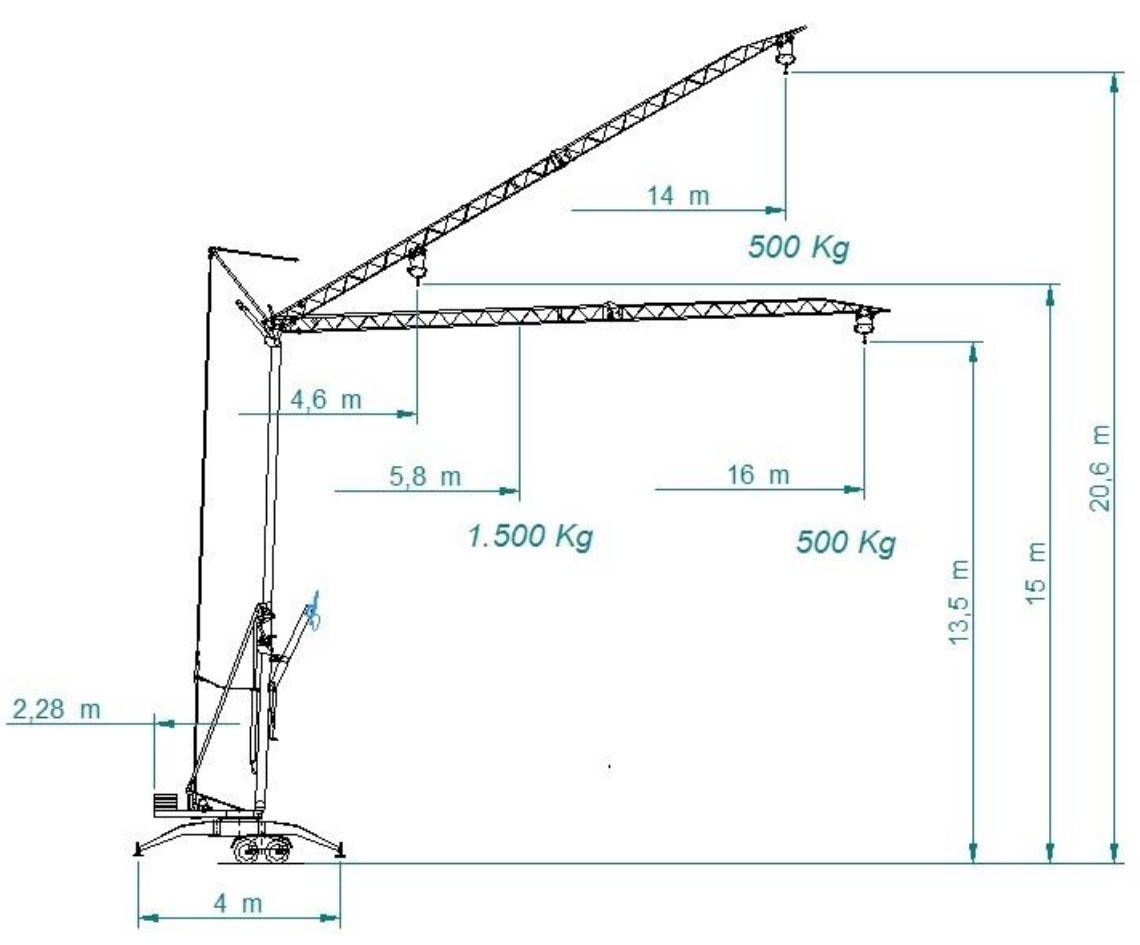

Schéma et dimensions du Speed Crane 3.5 proposé par Balle Equipements

Moteurs

Elévation 4,0 CV triphasé
Rotation 1,0 CV triphasé
Chariot 1,0 CV triphasé
Hydraulique 1,0 CV triphasé

Dispositifs de sécurité

Limiteur de charge maximum
Limiteur de moment d'inertie
Limiteur de course de chariot
Limiteur de course du crochet
Limiteur de rotation
Limiteur de 2e vitesse
Limiteur de 3e vitesse
Dispositif automatique antichute du chariot avec flèche inclinée



Caractéristiques principales

Tension (monophasé/triphasé) 230/400 V
Puissance nécessaire 4.000 W
Contrepoids 3.000 Kg
Poids sans contrepoids 3.490 Kg
Distance entre pieds 4 m
Rayon de rotation du lest 2,28 m
Armoire électrique avec télécommande et radiocommande
Variateur de fréquence TRIINVERTER
3 Vitesses de levage 7-12-20 m/min
2 Vitesses de rotation 8-20 m/min
2 Vitesses de rotation  0.3-0.8 t/min
Montage hydraulique flèche et colonne
Système d'auto-chargement des contrepoids BREVETE
Tractable - Homologué



Caractéristiques techniques

Flèche Horizontale

Flèche inclinée

Hauteur flèche / crochet 14,3 / 13,5 m 21,5 / 20,6 m
Longueur maximum 16 m 14 m
Charge à bout de flèche 500 Kg 500 Kg
Portée avec charge maximum 5,8 m 10,0 m
Charge maximum 1.500 kg 800 Kg



Diagramme de charge (Kg)

Flèche D (m) 5,8 7 8 9 10 11 12 13 14 15 16
Horizontale Charge max. 1500 1225 1050 925 825 750 680 625 570 535 500
Inclinée 30° 800 800 800 800 800 725 640 570 500 - -
1/2 Flèche 1500 1375 1215 1020 910 - - - - - -

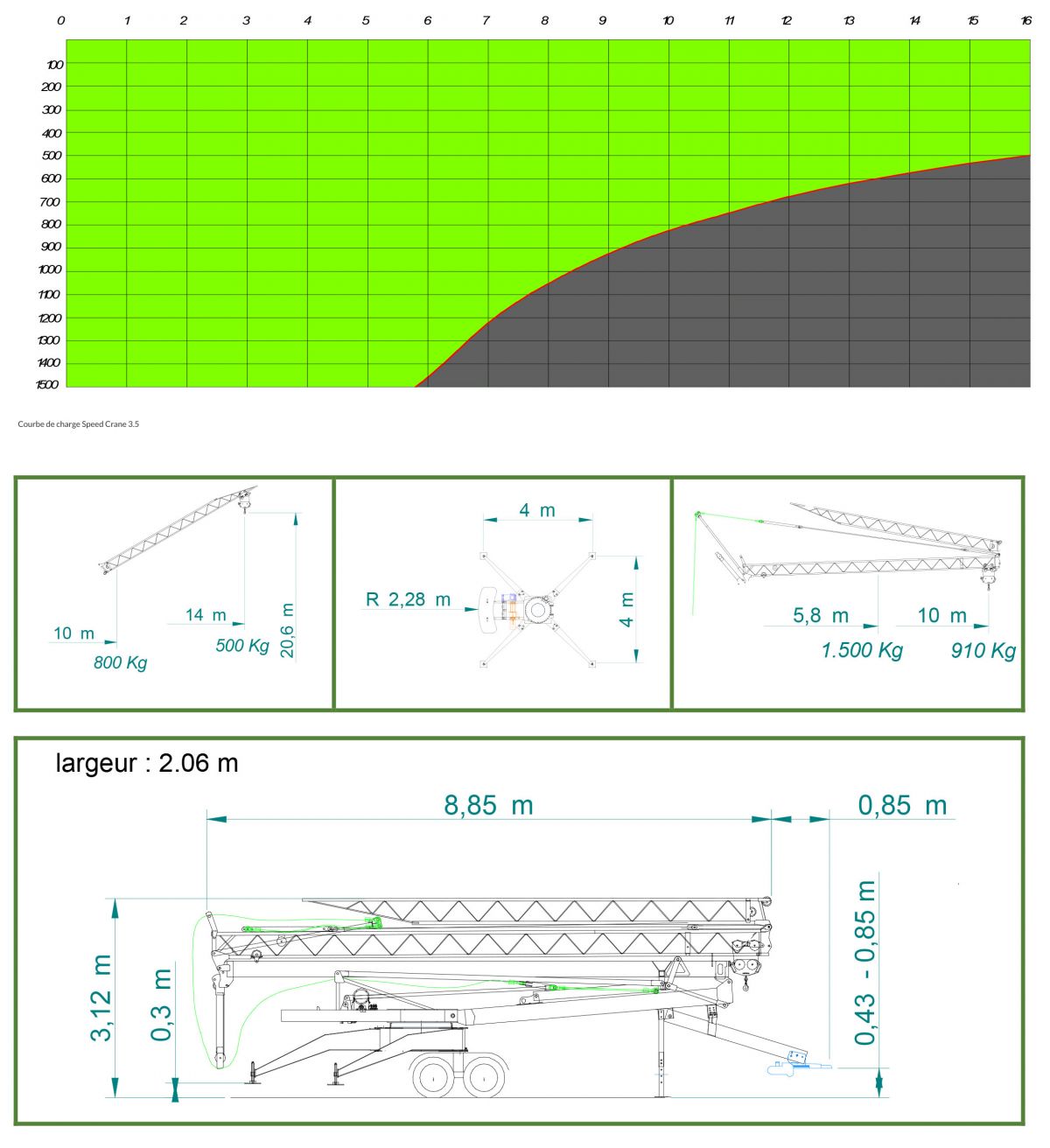

Courbe de charge du Speed Crane 3.5
